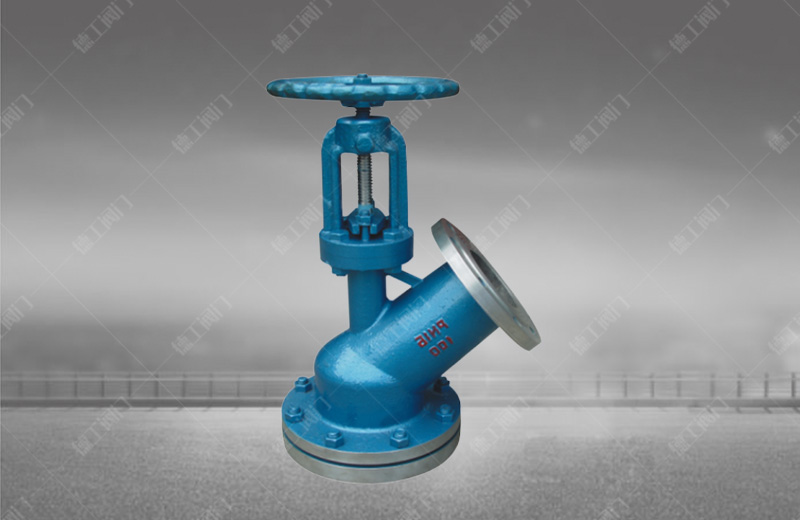

上、下展式放料閥

技術參數

產品型號：HG5-89-1/2
公稱通徑：DN25~250mm
公稱壓力：PN1.0~6.4MPa
適用溫度：-29~650℃
主要材質：鑄鋼、不銹鋼
設計制造：GB12234-89
結構長度：GB12221-89
法蘭尺寸：JB/T79-94
檢驗和試驗：GB/T13927

產品詳情

產品概述

上、下展式放料閥主要用于反應器、儲罐和其它容器的底部排料，借助于閥門底部法蘭焊接于儲罐和其它容器的底部，因此消除工藝介質通常在容器出口的殘留現象。根據實際情況的需要，放底結構設計為平底型，閥體為V型和Y型，并設計提升和下降兩種工作方式閥瓣。密封面采用耐沖刷、耐腐蝕材料，并進行特殊處理，使表面硬度達到HRC48～52，具有高耐磨、耐腐蝕的功能，保證了閥門的密封可靠性。該放料閥廣泛使用在化工、石油、冶金、制藥、染料、食品加工等行業。

適用介質及溫度

1、使用介質如水、丙酮、酒精、氨、碳酸鋇、苯(WCB材質的溫度使用-29℃-425℃)。

2、使用介質如顆粒、油品、紙漿、二氧化碳氣(不銹鋼材質可使用溫度-60℃-232℃)。

3、嚴禁使用含氟離子液體(如HF等)也不能用強堿及磷酸(溫度小于150℃,濃度＞30%)。

4、不銹鋼的一般工作溫度≤150℃，壓力范圍0.6-2.5MPa，超過此規定訂貨時要說明。

主要零件材質

零件名稱	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12Mo 2 Ti系列	ZG00Cr17Ni14Mo 2 系列	WCB系列
閥體/閥蓋	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo 2 Ti	ZG00Cr17Ni14Mo 2	WCB
閥桿	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo 2 Ti	ZG00Cr17Ni14Mo 2	WCB
閥瓣	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo 2 Ti	ZG00Cr17Ni14Mo 2	WCB
墊片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE	石墨+304
螺柱	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

主要外形連接尺寸

口徑 DN(mm)	上展式				下展式
口徑 DN(mm)	D	D3	H	D0	D	D3	H	D0
25	115	115	270	160	115	135	225	160
32	135	135	285	160	135	145	300	160
40	145	145	355	180	145	160	340	180
50	160	160	370	180	160	180	345	180
65	180	180	465	220	180	195	425	220
80	195	195	480	250	195	215	445	250
100	215	215	590	280	215	260	535	280
125	245	245	730	300	245	280	585	300
150	280	280	775	320	280	335	665	320
200	335	335	900	360	335	405	800	360
250	405	405	1035	500	405	460	945	500

注：法蘭尺寸按JB79標準，公稱壓力為PN1.6MPa。
