產品概述

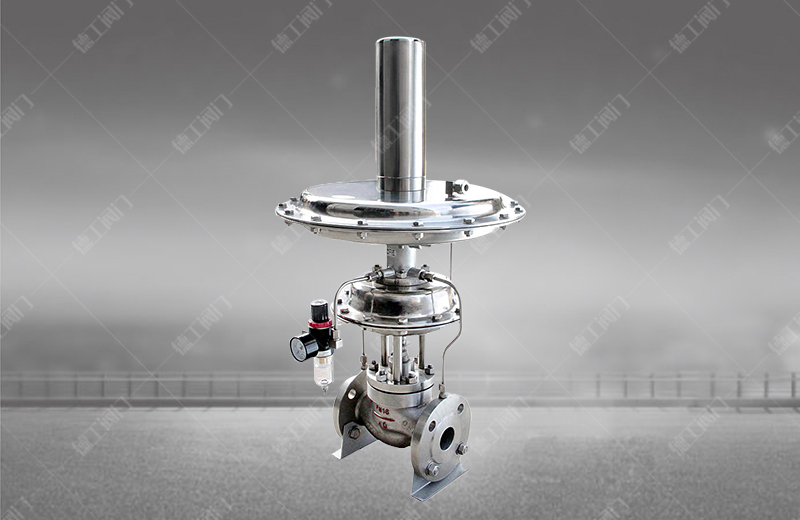

全不銹鋼氮封閥主要用于儲罐頂部氮氣壓力恒定控制，以保護罐內物料不被氮化及儲罐安全。氮封閥(氮封裝置)由ZZDQ快速泄放閥及ZZV自力式微壓調節閥兩大部分組成�？焖傩狗砰y由壓力控制器及ZMQ-16K型單座切斷閥組成。
產品特點
1、無需外加能源，能在無電、無氣的場合工作，既方便又節約能源，降低成本。
2、氮封裝置供氮，泄氮壓力設定方便，可在連續經營的條件下進行。
3、壓力檢測膜片有效面積大，設定彈簧剛度小、動作靈敏、裝置工作平衡。
4、采用無填料設計，閥桿所受磨擦力小、反應迅速、控制精度高。
5、供氮裝置采用指揮器操作，減壓比可達100:1，減壓效果好、控制精度高。
6、為確保儲罐的安全，需在罐頂設置呼吸閥。
7、呼吸閥公起安全作用，避免了常規氮封裝置中啟閉頻繁易損壞的缺陷。
主要零件材質
| 1 | 閥體 | WCB | CF8 | CF8M | CF3M |
| 2 | 閥座 | 304 | 304 | 316 | 316L |
| 3 | 墊芯 | 304 | 304 | 316 | 316L |
| 4 | 導向套 | Q235 | 304 | 316 | 316L |
| 5 | 支架 | WCB | CF8 | CF8M | CF3M |
| 6 | 執行機構1 | 膜蓋：Q235、膜片：EPDM或FKM夾纖維 | |||
| 7 | 連接支架 | Q235/304 | |||
| 8 | 減壓閥 | 工程塑料 | |||
| 9 | 執行機構2 | 膜蓋：Q235、膜片：EPDM或FKM夾纖維 | |||
| 10 | 上閥桿 | 304 | 304 | 316 | 316L |
| 11 | 防護蓋 | Q235/304 | |||
| 12 | 彈簧 | 65Mn/60Si2Mn | |||
| 13 | 調節螺母 | 35 | 304 | 316 | 316L |
1、主閥；2、主閥閥芯；3、主閥執行機構；4、節流閥；5、減壓閥；6、指揮器閥芯；7、檢測機構；8、預設彈簧；9、指揮器。
技術參數
| 公稱通徑(mm) | 20 | 25 | 40 | 50 | 80 | 100 | 150 | |||||
| 閥座直徑(mm) | 6 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| 額定流量系數Kv | 3.2 | 5 | 8 | 10 | 20 | 32 | 50 | 80 | 100 | 160 | 250 | 400 |
| 壓力調節范圍 | 0.5～70 20～120 60～400 300～700 500～1000 KPa | |||||||||||
| 公稱壓力PN | 1.0、1.6 MPa | |||||||||||
| 被調介質溫度 | 80、200 ℃ | |||||||||||
| 流量特性 | 快開型 | |||||||||||
| 調節精度 | ≤5% | |||||||||||
| 允許壓降(MPa) | 1.6 | 1.6 | 1.1 | 0.6 | 0.4 | |||||||
| 薄膜有效面積(C㎡) | 200 | 280 | 400 | |||||||||
主要外形尺寸
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
| L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | |
| H | 老型 | 105 | 117 | 120 | 139 | 144 | 188 | 208 | 220 | 268 | 278 |
| 精小型 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | |
| H1 | 330 | 330 | 350 | 350 | 360 | 430 | 440 | 450 | 520 | 650 | |
| A | 310 | 400 | |||||||||
