產品概述

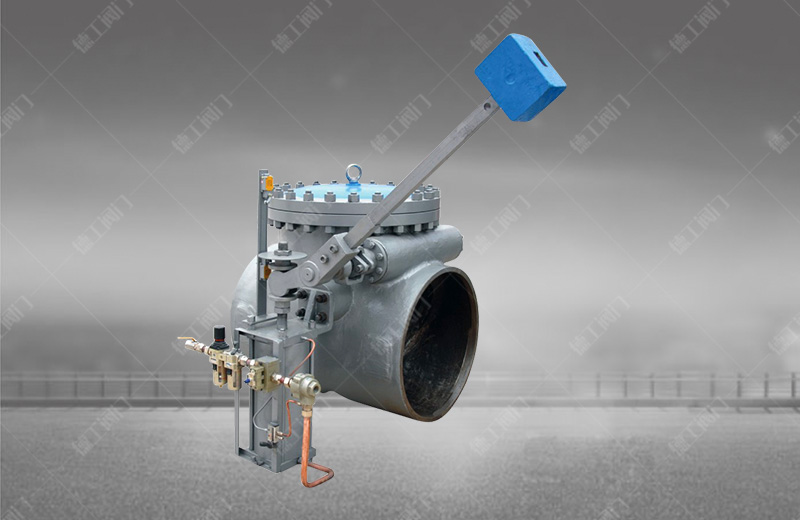

該抽汽止回閥主要用于火力發電廠汽輪機抽汽系統，防止介質或水倒流，對汽輪機水泵等重要設施起到保護作用，其性能要求為在管道介質倒流、斷電、事故等非常狀態下，該閥門瞬間關閉，關閉時間小于0.5秒。
性能規范
1、公稱壓力：
| 公稱壓力 | 1.0~2.5 | 4.0~6.4 | 10.0 |
| 公稱通徑 | 50~1000 | 50~400 | 80~350 |
2、適用介質：水、蒸汽、空氣、油品
3、工作溫度：
| 主體材料 | WCB | WC6 | WC9 |
| 工作溫度 | ≤425℃ | ≤540℃ | ≤550℃ |
外形尺寸
| H664H-10 | ||||||||||
| DN | L | D | D1 | D2 | H | H1 | H2 | H3 | L1 | W（kg） |
| 450 | 740 | 428 | 476 | 630 | 990 | 425 | 510 | 755 | 486 | 620 |
| 500 | 790 | 468 | 520 | 658 | 990 | 470 | 545 | 852 | 554 | 759 |
| 700 | 1040 | 682 | 747 | 845 | 990 | 560 | 625 | 1240 | 820 | 1258 |
| 800 | 1295 | 780 | 842 | 995 | 1257 | 650 | 645 | 1348.3 | 928 | 1788 |
| 1000 | 1600 | 1110 | 1150 | 1230 | 1700 | 850 | 745 | 1840 | 1040 | 4800 |
| H664H-16 | ||||||||
| DN | L | D | D1 | D2 | H | H1 | H2 | W（kg） |
| 200 | 526 | 195 | 239 | 410 | 815 | 325 | 390 | 236 |
| 300 | 610 | 300 | 354 | 494 | 845 | 350 | 445 | 376 |
| 400 | 838 | 380 | 436 | 600 | 1142 | 450 | 490 | 674 |
| H664H-25 | ||||||||
| DN | L | D | D1 | D2 | H | H1 | H2 | W（kg） |
| 250 | 680 | 250 | 302 | 475 | 904 | 380 | 440 | 385 |
| 500 | 1020 | 480 | 584 | 820 | 1240 | 580 | 560 | 1537 |
