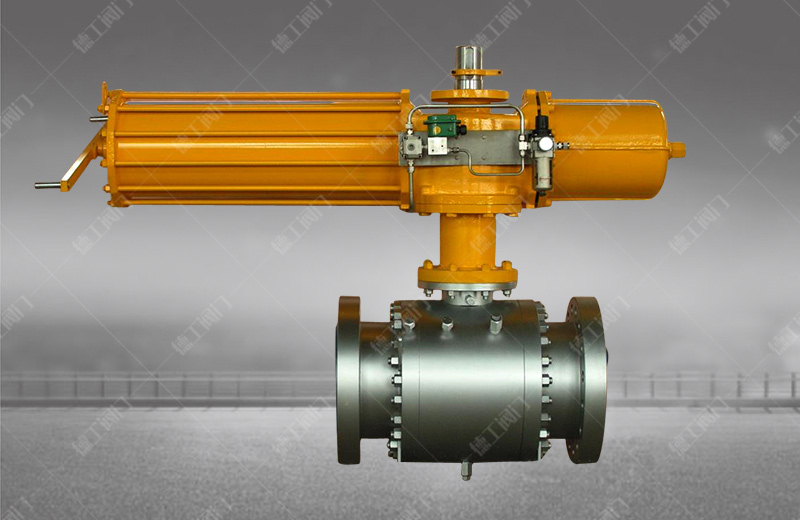

氣動固定鍛鋼球閥

技術參數

產品型號：Q647F
公稱通徑：DN50~500mm
公稱壓力：PN1.6~6.4MPa
適用溫度：-28℃～300℃
適用介質：水、蒸汽、油品、硝酸類、醋酸類
驅動方式：手動、氣動
結構長度按：GB1221-89
法蘭尺寸按：GB9113、JB79-59
檢驗試驗按：JB/T9092-99

產品詳情

產品概述

氣動固定鍛鋼球閥是采用鍛鋼材質(A105)生產的一款采用氣動驅動的高壓球閥，材質都是采用鍛件，特別適合應用在高壓、高溫工況當中。主要應用在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中，可適用于：水、油、蒸汽、酸、鹽等介質，用于管道截止或者介質流通。

主要技術參數

閥類	傳動方式	連結形式	結構形式	密封面	公稱壓力（MPa）	閥體材料
球閥	6-氣動 6s-氣動帶手動	4-法蘭式	固定球直通	F-氟塑料 H-合金鋼 PPL	1.6 2.5 4.0 6.4	按表內閥體材料代號
公稱通徑DN（mm）		50-500
材料代號		C		P		R
主要零件	閥體	WCB		ZG1Cr18Ni9Ti		ZG1Cr18Ni12Mo2Ti
	球板	2Cr13		1Cr18Ni9Ti		1Cr18Ni12MoTi
	閥桿	2Cr13		1Cr18Ni9Ti		1Cr18Ni12MoTi
	密封圈	增強聚四氟乙烯對位聚笨
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	水、蒸汽、油品		硝酸類		醋酸類
	適用溫度	-28℃～300℃
控制型式		雙作用/單作用
作用型式		切斷/調節
輸入信號		電信號：0～10mA、-4～10mA 氣信號20～100kPa
回信電壓		AC220V/DC24V
工作介質		凈化壓縮壓氣
執行器	型號	GT系列、HY系列、AW系列、ZSH系列等
	氣源壓力	0.4～0.7MPa

安裝尺寸表

公稱通徑DN（mm）	尺寸															執行器型號
	1.6MPa					2.5MPa					4.0MPa
	L	D	D1	B	Z-φD	L	D	D1	B	Z-φD	L	D	D1	B	Z-φD
50	203	160	125	16	4-18	216	160	125	20	4-18	216	160	125	20	4-18	可選配GTD/GTE、 AW/AWS、HY、 ZSH系列執行器（以上選配僅供參選具體選用根據實際要求）
65	222	180	146	18	4-18	241	180	145	22	8-18	241	180	145	22	8-18
80	241	195	160	20	8-18	283	195	160	22	8-18	283	195	160	22	8-18
100	305	215	180	20	8-18	305	230	190	24	8-23	305	230	190	24	8-23
125	356	245	210	22	8-18	381	270	220	28	8-25	381	270	220	28	8-25
150	394	280	240	24	8-23	403	300	250	30	8-25	403	300	250	30	8-25
200	457	335	295	26	12-23	502	360	310	34	12-25	502	375	320	38	12-30
250	533	405	355	30	12-25	586	425	370	36	12-30
300	610	460	410	30	12-25	648	485	430	40	16-30
350	686	520	470	34	16-25	762	550	490	44	16-34
400	762	580	525	36	16-30	838	610	550	48	16-34
450	864	640	585	40	20-30	914	660	600	50	20-34
500	914	705	650	44	20-34	991	730	660	52	20-41
