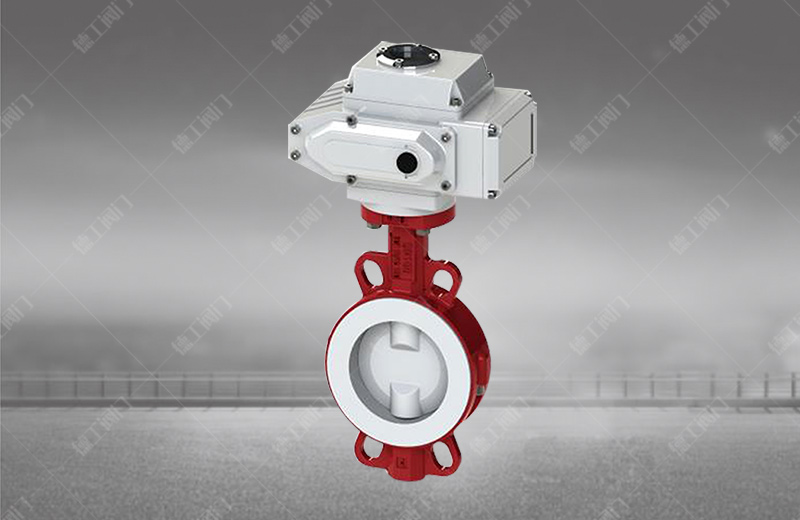

電動對夾式襯氟蝶閥

技術參數

產品型號：D971F46
公稱通徑：DN40~300mm
公稱壓力：≤1.6MPa
適用溫度：-29~+150℃
主要材質：鑄鋼、不銹鋼
驅動方式：手柄、蝸輪、電動、氣動等
制造標準GB/T 122387-89
法蘭標準GB9113-2000、GB17241.6-1998
結構長度標準GB12221-89
檢驗標準GB/T 13927-92

產品詳情

產品概述

電動對夾式襯氟蝶閥D971F46-有開關型和調節型二種，襯氟蝶閥與電子式電動執行機構配套，輸入控制信號（4～20mADC或1～5VDC）及單相電源即可控制運轉，電動襯氟蝶閥具有功能強、體積小、輕便宜人，性能可靠、配套簡單、流通能力大。電動對夾式襯氟蝶閥是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料，防腐蝕性能優良。

應用范圍

對夾式電動襯氟蝶閥適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質，電動襯氟蝶閥是化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品，并可取代閘閥、截止閥和其它類型的切斷、調節閥門。

主要性能參數

閥體材質：鑄鋼、不銹鋼

閥板材質：PTFE、F46、PFA等材料包覆不銹鋼

閥座材質：PTFE、F46、PFA

連接方式：對夾式，法蘭連接

壓力等級：PN10/PN16

溫度范圍：-29~+150℃

控制方式：手柄、渦輪、電動、氣動等

電動執行器：開關式,無源觸點開關式,電位計式,智能調節式

控制形式：開關切斷型，智能調節式（4-20mA信號）

適用范圍：建筑材料加工、工業領域鍋爐、爐窖的煙氣、二氧化硫等

主要外形連接尺寸（PN1.0MPa）

DN (mm)	NPS (in)	D1	D2	K	E	D3	A	B	C	L	n-φ	h	φ2	n1-φ1	f	J	X	WT(Kg)
40	1.5	110	85	65	50	35	105	110	33	35	4-18	2	16	4-8	13	13.8	5	2.8
50	2	125	100	65	50	35	105	110	42	35	4-18	2	16	4--8	13	13.8	5	3.6
65	2.5	145	120	65	50	35	115	135	44.7	35	4-18	2	16	4-8	13	13.8	5	4
80	3	160	135	90	70	55	125	145	45.2	55	8-18	2	20	4-10	13	13.8	6	5.5
100	4	180	155	90	70	55	135	175	52.1	55	8-18	2	20	4-10	13	17.77	6	7.8
125	5	210	185	125	102	70	160	210	54.4	75	8-18	2	22	4-12	13	20.92	6	8.736
150	6	240	210	125	102	70	180	125	55.8	75	8-23	2	24	4-12	13	20.92	8	14.8
200	8	295	265	150	125	85	220	290	60.6	85	12-23	2	28	4-14	13	24.1	8	21.5
250	10	355	320	150	125	85	255	340	65.6	85	12--25	2	30	4-14	13	31.45	8	36.4
300	12	410	375	175	140	100	290	395	76.9	95	12-25	3	35	4-18	20	34.6	10	46.3
