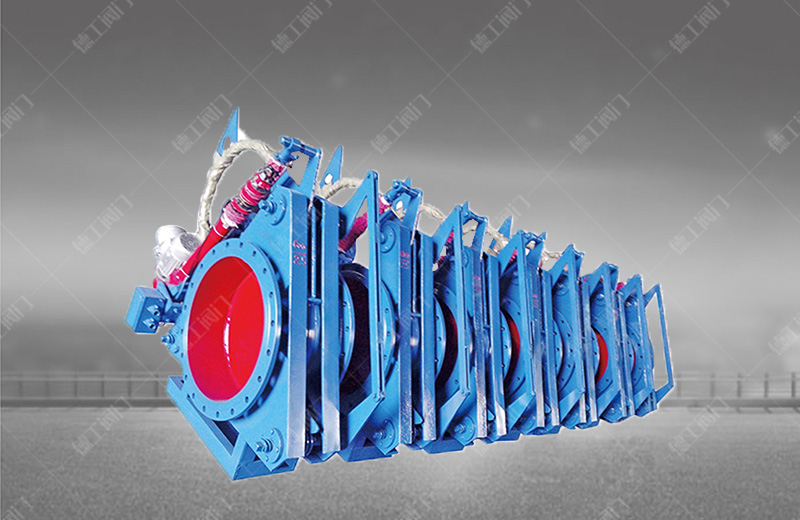

電動扇形盲板閥

技術參數

產品型號：F943CX
公稱通徑：DN300~2000mm
公稱壓力：PN0.05~0.25MPa
適用溫度：≤300℃
適用介質：煤氣及有毒、有害、易燃?xì)怏w
主要材料：碳鋼、不銹鋼、硅橡膠
驅動方式：電動、液動、氣動、電液動
設計標準：API 600、API6D、ASME B16.34、GB/T 12234
結構長度：ASME B16.10、API6D、GB/T 12221
連接標準：ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592
壓力試驗：API 598、GB/T 13927、JB/T 9092
壓力-溫度等級：ASME B16.34 、GB/T 12224

產品詳情

主要結構特點

1、本閥由閥門本體、驅動裝置，夾緊裝置等組成。
2、閥門本體采用三點式結構，結構緊湊、整體剛性好、重量好。
3、閥體、閥板密封副采用不銹鋼與橡膠組成的柔性密封副，密封可靠，密封圈采用氟橡膠，耐高溫，使用壽命長。
4、夾緊機構采用絲桿螺母式，夾緊、松開動作迅速，自鎖性好。
5、采用防爆型電機，無論在室內還是室外，均能保證閥門安全可靠運作。
6、本盲板閥可現場手動操作，也可遠距離順控。
7、本盲板閥也可單獨設計電氣控制箱操作控制裝置，本機出廠不配電氣控制箱，用戶如需另訂。

工作原理

1、由閥開啟到閥關閉：
夾緊電機動作，帶動絲桿作逆時針轉動，閥體松開到位（指標燈顯示），驅動電機動作，帶動閘板作逆時針轉動到位，閘板關閉到位（指示燈顯示），夾緊電機動作，帶動絲桿作順時針轉動，閥體夾緊到位（指示燈顯示）完成閥門由開啟到關閉的全過程。
2、閥門由關閉到開啟：
夾緊電機動作，帶動絲桿作逆時針轉動，閥體松開到位（指標燈顯示），驅動電機動作，帶動閘板作順時針轉動，閘板開啟到位，（指示燈顯示）完成閥門由關閉到開啟的全過程。

主要外形尺寸

DN	D	D1	b	n-φd	L
300	440	395	22	12-φ22	580
350	490	445	24	12-φ22	580
400	540	495	24	16-φ22	680
450	595	550	24	16-φ22	680
500	645	600	24	16-φ22	680
600	755	705	26	20-φ26	680
700	860	810	26	24-φ26	680
800	975	920	26	24-φ30	680
900	1075	1020	26	24-φ30	710
1000	1175	1120	26	28-φ30	710
1100	1275	1220	26	28-φ30	710
1200	1375	1320	26	32-φ30	730
1300	1475	1420	26	32-φ30	830
1400	1575	1520	26	36-φ30	830
1500	1675	1620	26	36-φ30	830
1600	1790	1730	26	40-φ30	830
