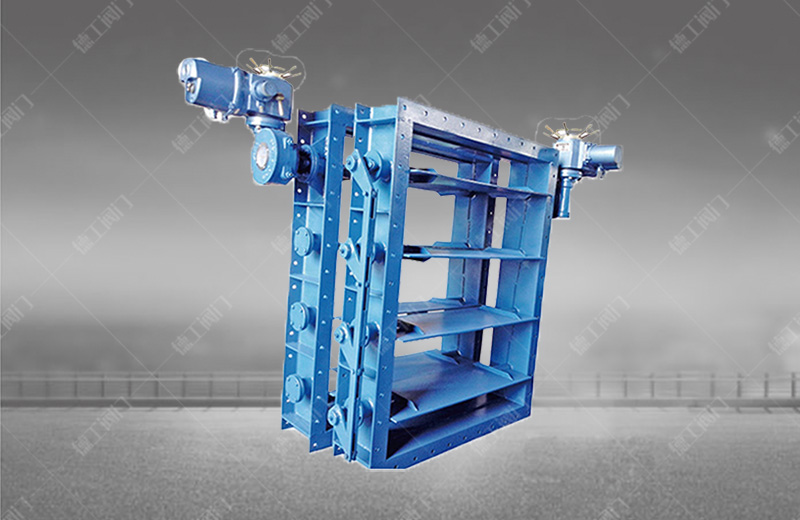

電動矩形百葉閥

技術參數

產品型號：FBD9/6/341W-1
產品規格：DN120x120~3000X3000mm
公稱壓力：0.1MPa
適用溫度：≤300°C
驅動方式：電動、氣動、液動、電液動
適用介質：含煤份、煙氣、空氣、煤氣及其它氣體
法蘭標準：GB/T9115-98
連接尺寸：GB/T2555-81 PN2.5
檢測方法：GB/T13927-92

產品詳情

產品概述

電動矩形百葉閥主要安裝在鋼鐵冶金系統的熱風爐、加熱爐、換熱器、除塵器等系統的冷風、煤氣、空氣及煙氣管道上，起到調節介質流量的作用。也可以起到大面積截斷介質、降低介質壓力的作用。當擋板在90°行程內開度變化時，通過管路中的工質流量和壓頭也相應呈線性改變，風門的線性調節特性優良，運行穩定可靠。

工作原理及結構特點

電動矩形百葉閥是垂直百葉板式具有調節特性的閥門，由閥體、百葉板、閥軸、聯動機構、電動裝置等主要部件組成，全部為焊接結構，軸端采用柔性石墨編織填料密封，耐高溫。百葉板的啟閉靠手輪或電機驅動Z系列電動裝置，電動裝置的輸出經過一級蝸輪傳動裝置將輸出力矩傳動給閥軸，靠閥軸的轉動驅動聯動機構，使多個百葉板同步旋轉，用以改變管道內截面積，以達到調節介質流量、大面積截斷介質或降低介質壓力的作用，調節角度為0-90°。

主要技術參數

閥門	公稱通徑DN（mm）	120x120—3000x3000
	適用溫度（℃）	≤300	≤500
	工作壓力（MPa）	≤0.1
	適用介質	煤氣、空氣、煙氣
電動裝置	FBD941W-1C型號	一級Z系列電動裝置 +二級蝸輪傳動裝置
	TFBD941W-1C型號	DKJ、SKJ電動執行機構

主要外形及連接尺寸

口徑 A1 XB1	A3XB3	A2XB2	b	n-Φd	L	FD9Z41-1		FD9T41	FD641	FD341	重量（Kg）
						L1	執行器	執行器	執行器	執行器
120x120	200X200	170x170	10	8-Φ12	140	390	DKJ-210	DTII 6320 -M	QGBII- D63x120	S-01	80
160X160	240x240	210x210				430					89
200X200	280X280	258X258	14			470					105
250X250	330X330	300X300				520					112
320X320	400X400	370X370	16		170	590					148
400x400	500X500	470X470		12-Φ15	190	670					170
500X500	600X600	570X570				800	DKJ-310	DTII 100 20-M	QGBII- D100x160	S-02	210
630X630	750X750	710X710	18	16-Φ17	210	930					260
800x800	920X920	880X880				1180					372
1000x1000	1120x1120	1080X1080		20-Φ17	250	1380	DKJ 410	DTII 300 40-M	QGBII- D200x250	S-03	540
1250x1250	1370X1370	1330X1330	20	24-Φ17		1630					810
1600X1600	1740x1740	1690X1690	24	32-Φ19	300	2040	DKJ-510 DKJ-610	DTII 100 70-M	QGBII- D250x400	S-05	1240
2000X2000	2140X2140	2095X2095		40-Φ19		2630					3030
2500X2500	2650X2650	2600X2600	28	52-Φ22	400	3130	DKJ 710			S-06	3640
3000X3000	3150x3150	3100x3100		60-Φ22		3630					4150
